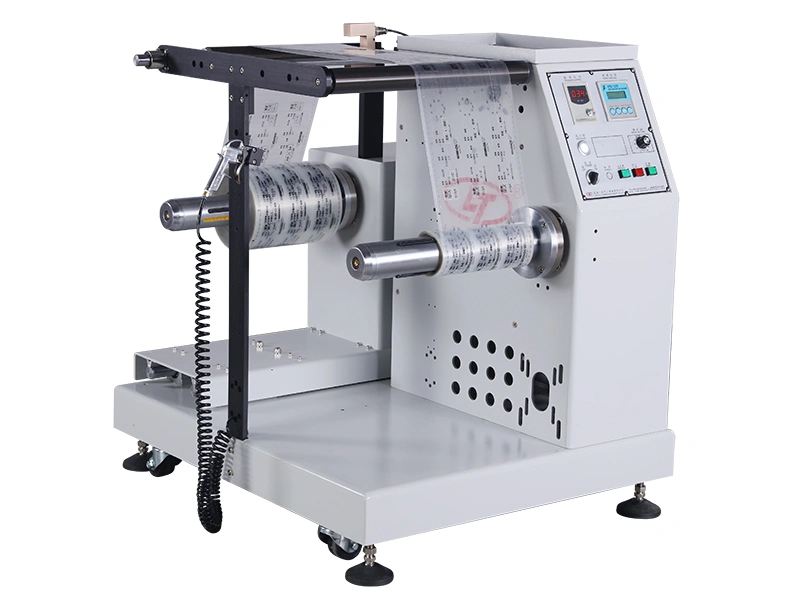

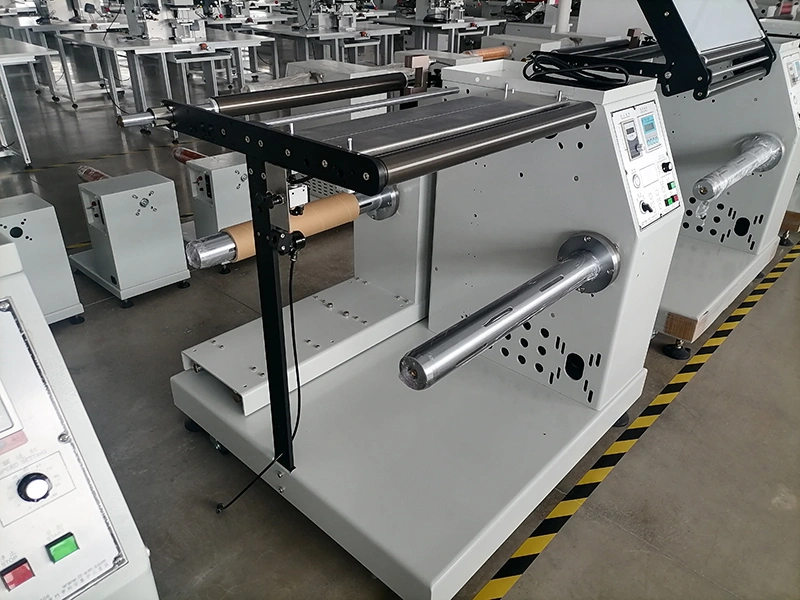

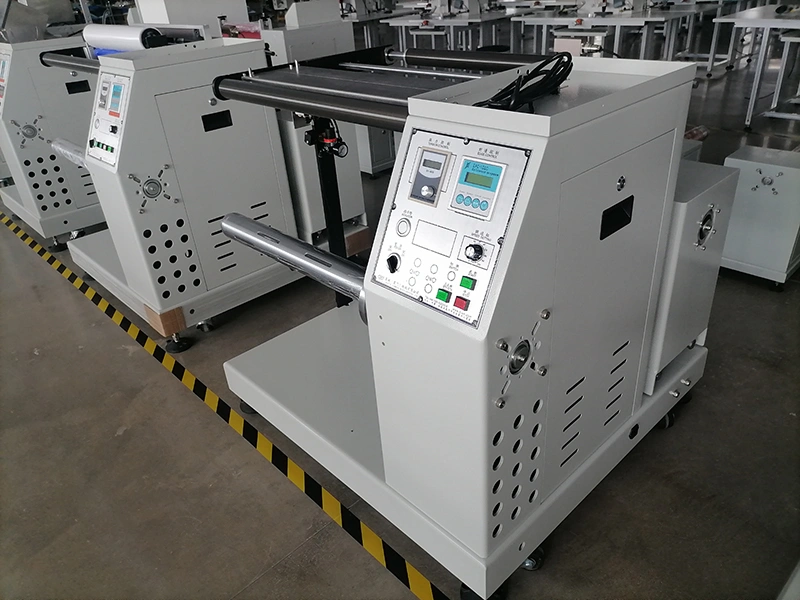

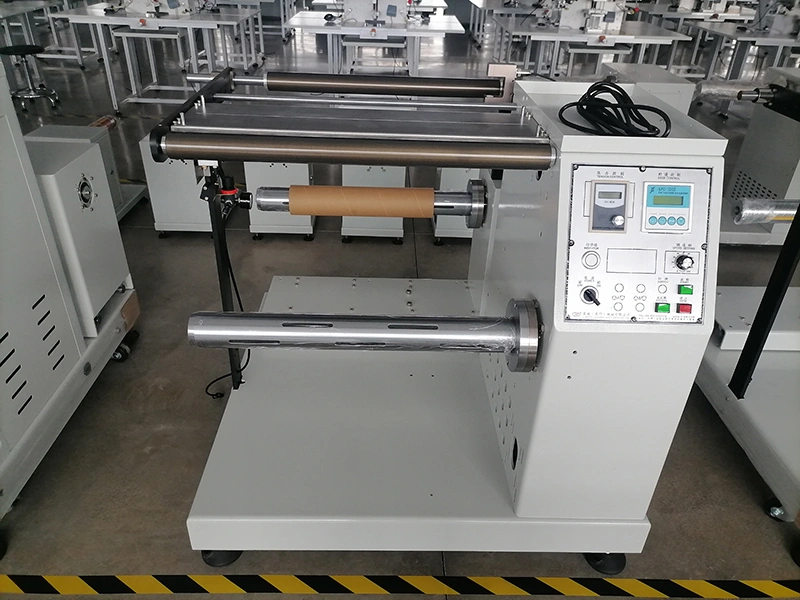

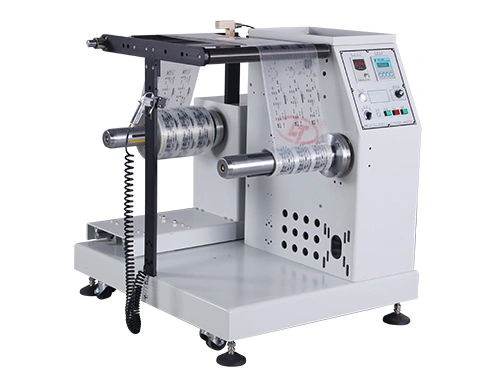

Консольный намоточный станок
Консольные намотчики осуществляют перемотку пленочных материалов, этикеток, бумаги и других гибких рулонных материалов с контролируемым натяжением и автоматическим равнением полотна. Консольный вал поддерживается с одной стороны, что облегчает погрузку и выгрузку рулонов. Во время перемотки система равнения корректирует смещение полотна, поддерживая материал ровным и предотвращая появление складок на готовом рулоне. Эти узкорулонные намотчики также поддерживают стыковку полотна и стабильную работу на более высоких скоростях.

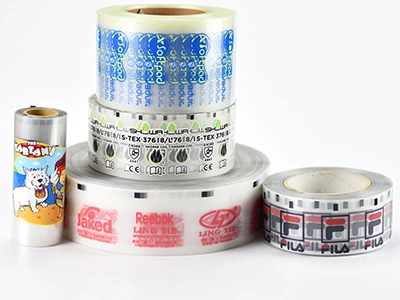

Образцы продукции
Технические характеристики
| Модель | | | | (5-е поколение) | (5-е поколение) | |
| Макс. ширина полотна | мм | 400 | 600 | 700 | 900 | 1000 |
| Макс. нагрузка | кг | 70 (кастомизируется) |
70 (кастомизируется) |
70 (кастомизируется) |
200 (кастомизируется) |
200 (кастомизируется) |
| Макс. диаметр рулона | мм | 650 | 650 | 650 | 910 | 910 |
| Электропитание | В / кВт | 220 / 0,75 | 220 / 1,7 | 220 / 1,7 | 220 / 1,7 | 220 / 1,7 |
| Электромагнитное натяжение | Н | 0–25 | 0–25 | 0–25 | 100 | 100 |
| Ход системы равнения полотна | мм | 140 (±70) | 140 (±70) | 140 (±70) | 140 (±70) | 140 (±70) |
| Вес нетто | кг | 290 | 330 | 360 | 600 | 630 |
| Габариты (Д×Ш×В) | мм | 1000 × 950 × 1050 (+100 рег.) | 1000 × 1150 × 1050 (+100 рег.) | 1000 × 1250 × 1050 (+100 рег.) | 1310 × 1664 × 1140 (+100 рег.) | 1310 × 1764 × 1140 (+100 рег.) |
| Другие размеры и модели поставляются по запросу. Вес варьируется в зависимости от окончательной конфигурации машины. | ||||||
Functions
- Автоматическое равнение полотна контролирует положение материала в процессе перемотки и устраняет любые смещения по мере их возникновения, сохраняя прямолинейность полотна и снижая образование складок в готовом рулоне
- Опциональная система продольной резки позволяет разделять широкий рулон на несколько узких бобин заданной ширины. Бумагу, пластиковую пленку, металлизированную фольгу, клейкую ленту, ткань и другие рулонные материалы можно непрерывно разрезать в продольном направлении и перематывать в рамках одного технологического процесса.
- Пневматические разжимные валы как со стороны размотки, так и со стороны намотки делают загрузку и снятие рулонов быстрыми и простыми. По завершении цикла перемотки намотчик автоматически останавливается и подает звуковой сигнал.
- Намотчик имеет покрытие из электростатического порошкового состава, обеспечивающее высокую прочность и износостойкость при повседневном промышленном использовании. Зарезервированные точки подключения также позволяют добавлять другие функции при необходимости для конкретного производственного процесса.
Компоненты
-

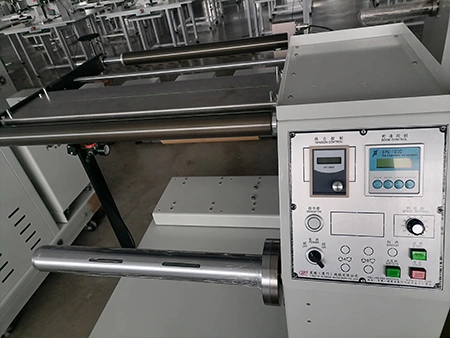

Система контроля натяжения
-

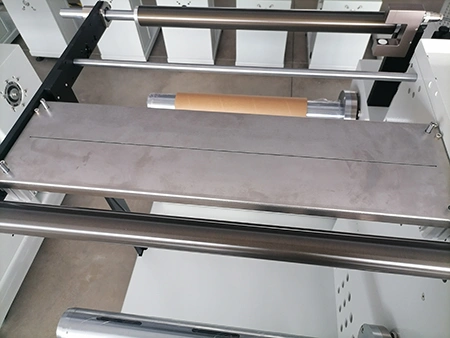

Стол склейки
-

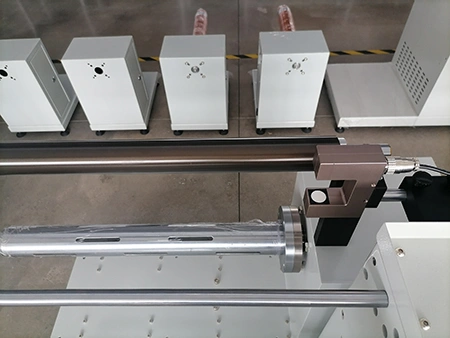

Датчик системы равнения полотна
Дополнительный опции
-
Узел очистки полотна от пыли
-
Коронатор для токопроводящих и синтетических материалов
-
Полуавтоматический электромагнитный контроль натяжения
-
Модуль ламинирования
-
Счётчик метража
-
Функция подсчёта
-
Функция нагрева
-
Стол склейки полотна
-
Антистатические щётки
-
Контрольный стол
-
Пневматический прижим
-
Устройство отделения плёнки
-
Наклонный контрольнный стол
-
Узел дисковой продольной резки
-
Узел лезвийной продольной резки
