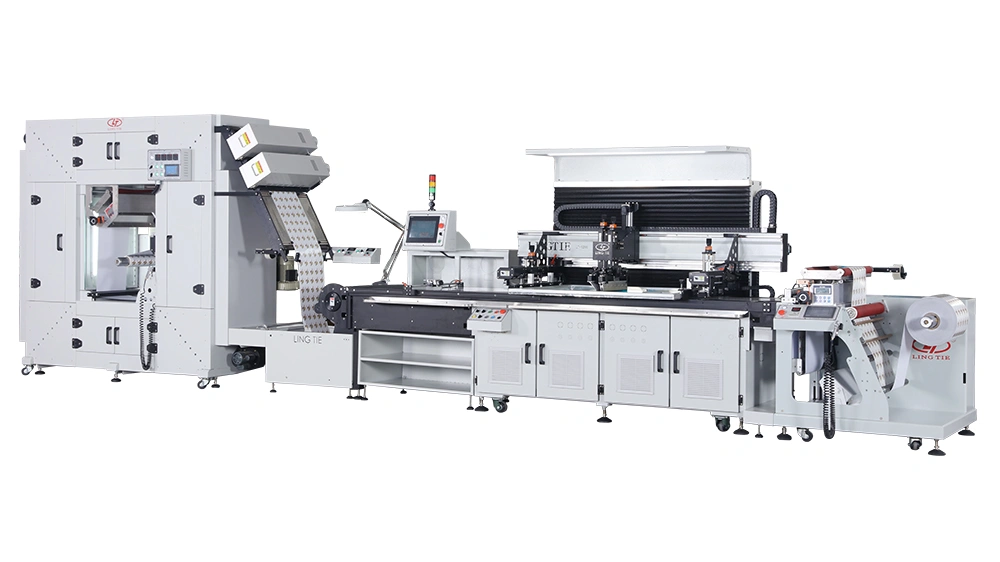

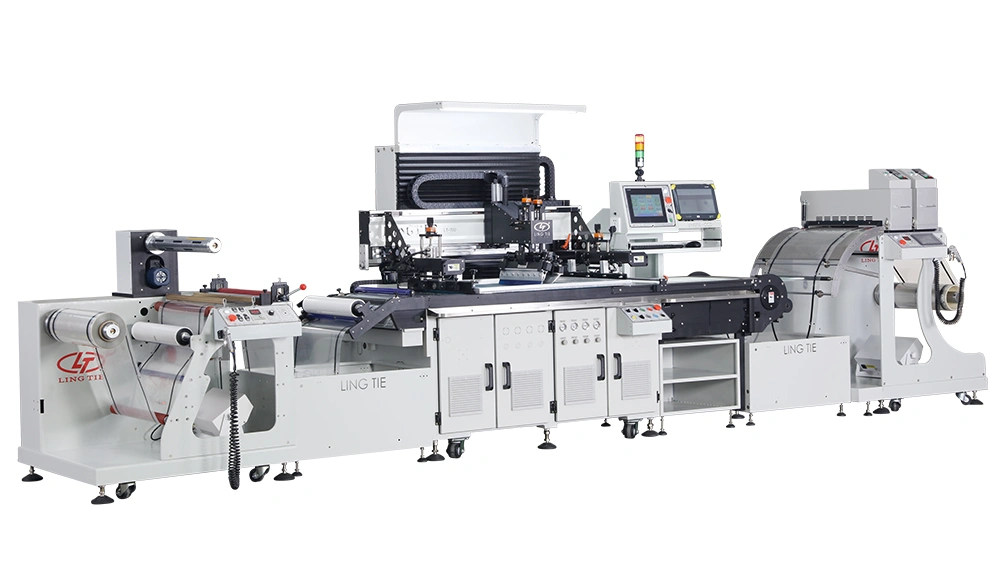

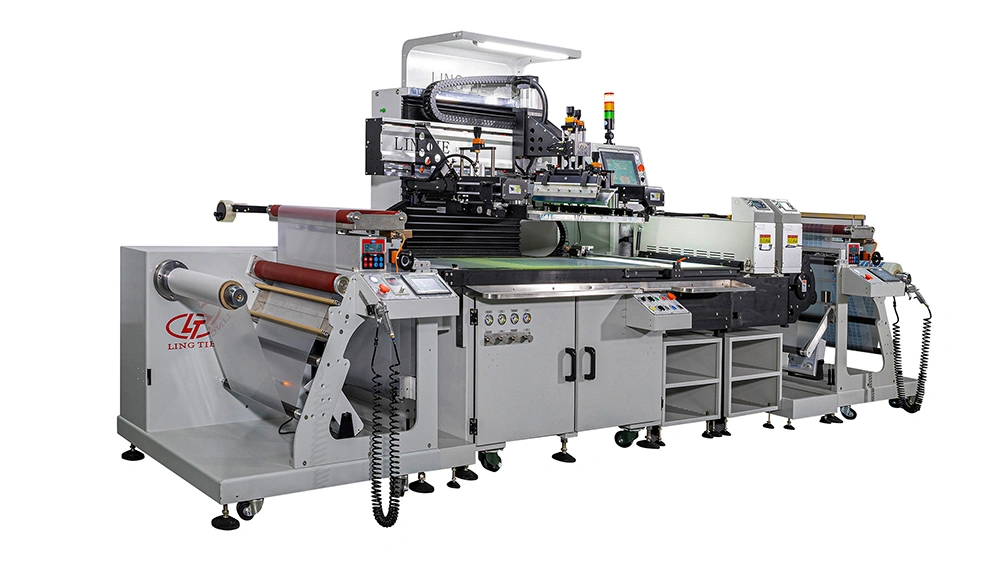

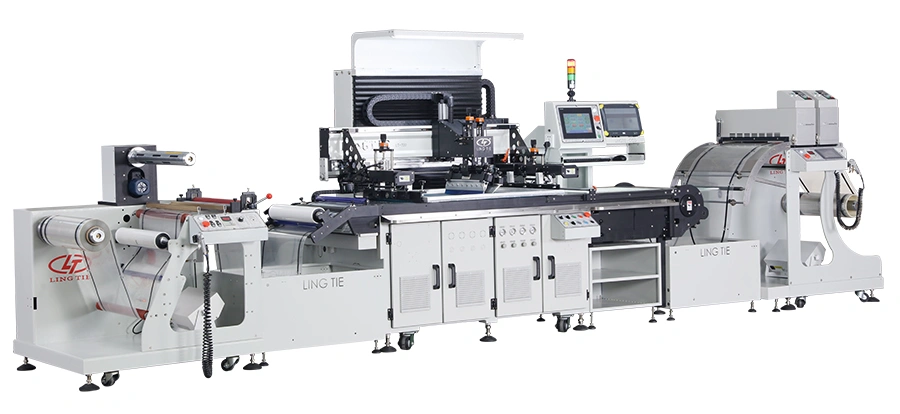

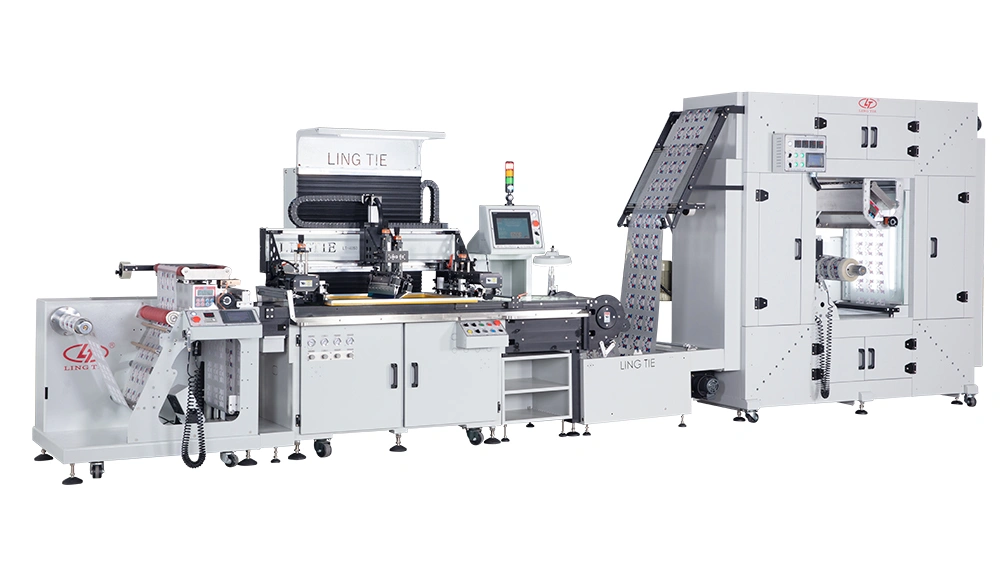

Рулонная трафаретная печатная машина

Автоматические рулонные машины трафаретной печати объединяют процессы размотки, трафаретной печати, сушки или УФ-отверждения и намотки в единую автоматизированную производственную систему. Оборудование поддерживает высокоточную однокрасочную и многокрасочную печать с высокой стабильностью работы в ходе длинных и непрерывных производственных циклов на гибких рулонных материалах. Трафаретная машина может комплектоваться сушильными шкафами с циркуляцией горячего воздуха или системами УФ-отверждения в зависимости от используемых типов красок и производственных задач. Благодаря гибким конфигурациям и точному контролю параметров печати, станок идеально подходит для производства термотрансферных этикеток, электронных пленок, декоративных материалов, упаковки и других рулонных подложек.

  • Рулонная трафаретная печатная машина
    Смотреть видео

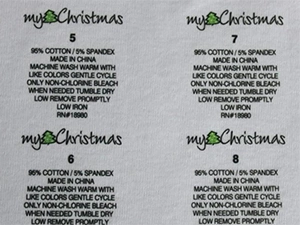

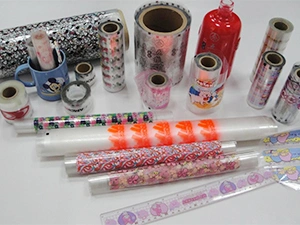

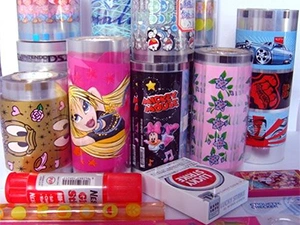

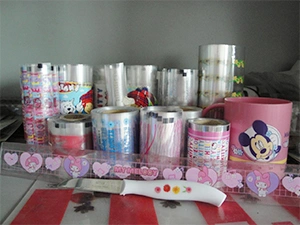

Образцы продукции
  • Образцы продукции
  • Образцы продукции
  • Образцы продукции
  • Образцы продукции
Совместимые материалы

Рулонные машины трафаретной печати адаптированы для работы с широким спектром гибких рулонных материалов, включая:

  • Пленки PET, PE и OPP
  • Самоклеящиеся этикеточные материалы
  • Гибкие печатные платы (FPC)
  • Токопроводящие (кондуктивные) пленки
  • Нетканые полотна
  • Алюминиевая фольга
  • Термотрансферные пленки
  • Другие гибкие рулонные подложки
Образцы продукции

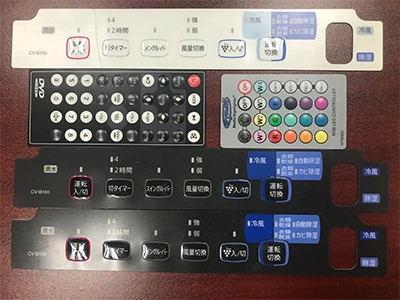

  • Графические панели и мембранные клавиатуры
    Графические панели и мембранные клавиатуры

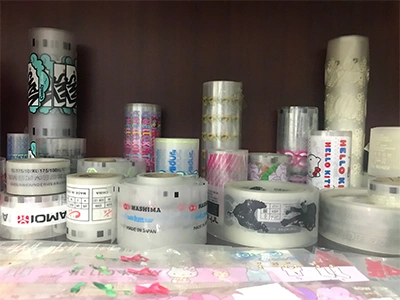

  • Термотрансферные этикетки
    Термотрансферные этикетки

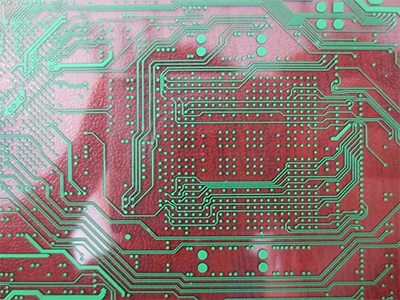

  • Гибкие печатные платы (FPC)
    Гибкие печатные платы (FPC)

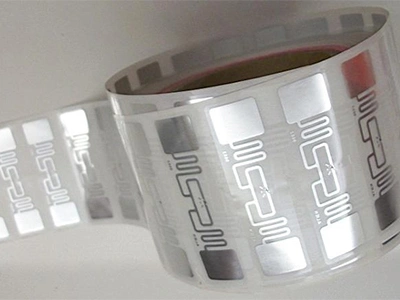

  • RFID-этикетки (радиочастотные метки)
    RFID-этикетки (радиочастотные метки)
Трафаретная рулонная печатная машина (Ширина полотна 330 мм)
  • Модели: LTA-3040/3060/3080/30100/30120/30140/30160/30180/30200/30220
  • Зона печати (Ш×Д, мм):
    Стандартное исполнение: 330×450/650/850/1050/1250/1450/1650/ 1850/2050/2250
    Версия с CCD-камерой: 260×450/650/850/1050/1250/1450/1650/ 1850/2050/2250
  • Скорость печати (шт./час): 0–6000 (зависит от конфигурации оборудования, размера печати и требований к изделию)
  • Макс. размер печатной рамы (Ш×Д, мм): 600×800/1000/1200/1400/1600/1800/2000/2200/2400/2600
  • Макс. ширина полотна (мм): 330
Рулонная трафаретная печатная машина (Ширина полотна 430 мм)
  • Модели: LTA-4050/4070/4090/40110/40130/40150/40170/40190/40210/40230
  • Зона печати (Ш×Д, мм):
    Стандартное исполнение: 430×550 / 750 / 950 / 1150 / 1350 / 1550 / 1750 / 1950 / 2150 / 2350
    Версия с CCD-камерой: 360×550 / 750 / 950 / 1150 / 1350 / 1550 / 1750 / 1950 / 2150 / 2350
  • Скорость печати (шт./час): 0–6000 (зависит от конфигурации оборудования, размера печати и требований к изделию)
  • Макс. размер печатной рамы (Ш×Д, мм): 700×900 / 1100 / 1300 / 1500 / 1700 / 1900 / 2100 / 2300 / 2500 / 2700
  • Макс. ширина полотна (мм): 430
Рулонная трафаретная печатная машина (Ширина полотна 530 мм)
  • Модели: LTA-5070/ 5080/50100/50120/50140/ 50160/ 50180/50200/50220/50240
  • Зона печати (Ш×Д, мм):
    Стандартное исполнение: 530×750 / 850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450
    Версия с CCD-камерой: 460×750 / 850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450
  • Скорость печати (шт./час): 0–4500 (зависит от конфигурации оборудования, размера печати и требований к изделию)
  • Макс. размер печатной рамы (Ш×Д, мм): 800×1100 / 1200 / 1400 / 1600 / 1800 / 2000 / 2200 / 2400 / 2600 / 2800
  • Макс. ширина полотна (мм): 530
Рулонная трафаретная печатная машина (Ширина полотна 630 мм)
  • Модели: LTA-6080/60100/60120/60140/60160/60180/60200/60220/60240/60260
  • Зона печати (Ш×Д, мм):
    Стандартное исполнение: 630×850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450 / 2650
    Версия с CCD-камерой: 560×850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450 / 2650
  • Скорость печати (шт./час): 0–4500 (зависит от конфигурации оборудования, размера печати и требований к изделию)
  • Макс. размер печатной рамы (Ш×Д, мм): 900×1200 / 1400 / 1600 / 1800 / 2000 / 2200 / 2400 / 2600 / 2800 / 3000
  • Макс. ширина полотна (мм): 630
Рулонная трафаретная печатная машина (Ширина полотна 730 мм)
  • Модели: LTA-7060/7080 /70100/70120/70140/70160/70180 /70200 /70220 /70240
  • Зона печати (Ш×Д, мм):
    Стандартное исполнение: 730×650 / 850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450
    Версия с CCD-камерой: 660×650 / 850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450
  • Скорость печати (шт./час): 0–4500 (зависит от конфигурации оборудования, размера печати и требований к изделию)
  • Макс. размер печатной рамы (Ш×Д, мм): 1000×1000 / 1200 / 1400 / 1600 / 1800 / 2000 / 2200 / 2400 / 2600 / 2800
  • Макс. ширина полотна (мм): 730
  • Трафаретная рулонная печатная машина (Ширина полотна 830 мм)
Рулонная трафаретная печатная машина (Ширина полотна 830 мм)
  • Модели: LTA-8060/8080 / 80100/80120/80140/80160/80180/80200/80220 /80240
  • Зона печати (Ш×Д, мм):
    Стандартное исполнение: 830×650 / 850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450
    Версия с CCD-камерой: 760×650 / 850 / 1050 / 1250 / 1450 / 1650 / 1850 / 2050 / 2250 / 2450
  • Скорость печати (шт./час): 0–4500 (зависит от конфигурации оборудования, размера печати и требований к изделию)
  • Макс. размер печатной рамы (Ш×Д, мм): 1100×1000 / 1200 / 1400 / 1600 / 1800 / 2000 / 2200 / 2400 / 2600 / 2800
  • Макс. ширина полотна (мм): 830
Особенности
  • Встроенная система размотки и намотки с вакуумным прижимом работает совместно с технологией контроля натяжения, обеспечивая стабильную работу оборудования и защищая запечатываемую поверхность от царапин.
  • Наши машины трафаретной печати оснащены функциями регулировки давления ракеля, противокапельной системы и цифровой индикацией параметров в реальном времени. Условия печати легко подстраиваются под разную толщину, характеристики поверхности и типы красок для стабильного качества на протяжении всего рулона.
  • Автоматический отрыв трафаретной сетки идеально подходит для запечатки больших сплошных площадей и нанесения клеев. Контролируя зазор между трафаретом и материалом, система предотвращает прилипание сетки и скопление краски. Опциональная противокапельная функция исключает подтеки и обеспечивает стабильность цвета.
  • Точки регулировки оснащены шкалами и цифровыми дисплеями. Ракель и форракель регулируются независимо. Двусторонний ракель служит вдвое дольше, снижая частоту замены. Станина покрыта электростатической порошковой краской, стойкой к растворителям и промышленному износу.
  • Модульная конструкция с резервными интерфейсами позволяет интегрировать опциональные модули: автоматическую пробивку, УФ-сушку и другие узлы по мере роста ваших производственных задач.
Компоненты
  • Автоматический податчик
    Автоматический податчик
  • Автоматический печатный пресс
    Автоматический печатный пресс
  • Пробивной модуль
    Пробивной модуль
  • Автоматическая система приводки (опционально)
    Автоматическая система приводки (опционально)
  • Автоматическая система визуальной CCD-приводки (опционально)
    Автоматическая система визуальной CCD-приводки (опционально)
  • Вакуумный тянущий вал (опционально)
    Вакуумный тянущий вал (опционально)
  • Туннельная сушилка (опционально)
    Туннельная сушилка (опционально)
  • Система выравнивания полотна (опционально)
    Система выравнивания полотна (опционально)
  • Блок контроля постоянной скорости
    Блок контроля постоянной скорости
  • Система защиты от царапин и антистатическое устройство (оба опционально)
    Система защиты от царапин и антистатическое устройство (оба опционально)
  • Модули выравнивания полотна и ламинирования (опционально)
    Модули выравнивания полотна и ламинирования (опционально)
  • Автоматическая система визуальной CCD-приводки (опционально)
    Автоматическая система визуальной CCD-приводки (опционально)
  • Блок цифровой регулировки положения (опционально)
    Блок цифровой регулировки положения (опционально)
  • Сервоприводная система подъёма (опционально)
    Сервоприводная система подъёма (опционально)
  • Светодиодный УФ-сушильный модуль (опционально)
    Светодиодный УФ-сушильный модуль (опционально)
  • Устройство отделения плёнки (опционально)
    Устройство отделения плёнки (опционально)
  • Узел очистки полотна (опционально)
    Узел очистки полотна (опционально)
  • Контрольный стол (опционально)
    Контрольный стол (опционально)

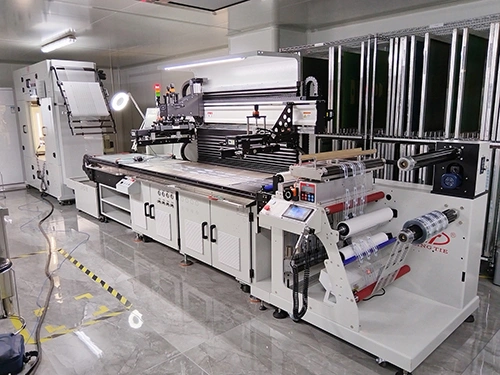

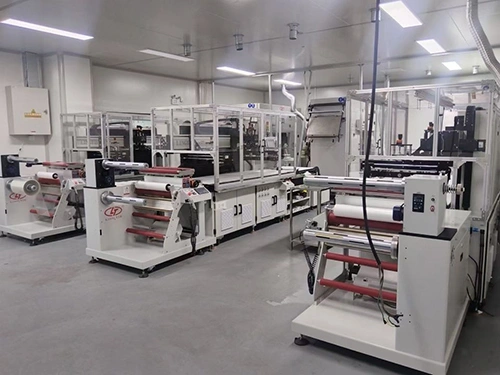

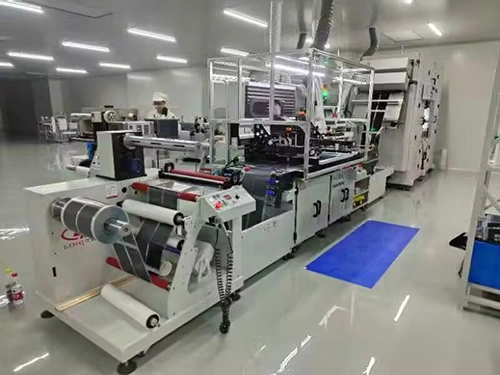

Применение на производстве
  • Применение на производстве
  • Применение на производстве
  • Применение на производстве
Опираясь на более чем 20-летний опыт проектирования и производства, компания LINGTIE является прямым производителем промышленного печатного оборудования и техники для отделки этикеток. Мы поставляем рулонные линии трафаретной печати, машины высокой печати и автоматические прессы для термотрансфера.
Обслуживая клиентов по всему миру в сферах производства упаковки, текстиля и одежды, этикеток, нетканых материалов, электроники, пластиковых изделий и переработки бумаги, мы предлагаем полный спектр вспомогательного оборудования, включая бобинорезательные станки, инспекционно-перемоточные станки, машины для резки из рулона в лист и сушильные УФ-комплексы для полного цикла переработки сырья в высокоточную печатную продукцию. Глобальные закупщики доверяют LINGTIE, поскольку мы полностью контролируем производственный процесс внутри компании, от точной механической обработки до финальной сборки, предоставляя готовые печатные решения под ключ с гарантированной производительностью, высокой точностью и долгосрочной стабильностью работы.
